水厂滤池气动翻板阀的结构

水厂滤池气动翻板阀的结构

作者:河北铸铁镶铜闸门厂家 来源:www.liujiangpp.com 发表时间:2021-3-13 浏览:次  百度一下

       气动翻板阀为卧式布置,由一套独立的长形阀板和阀框、转轴、推拉杆、支架及气动执行结构等组成。

阀门由气缸带动传动轴驱动阀板,动作时阀板及橡胶绕底部转轴作0~90°旋转运动,以能够控制水位。

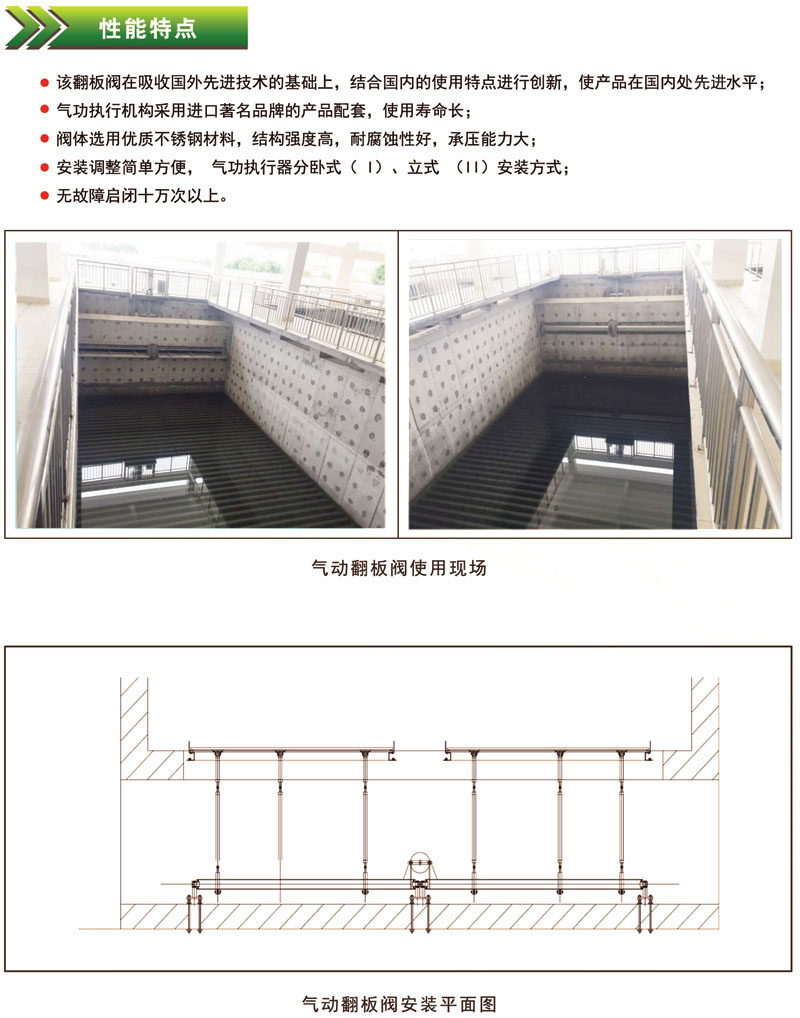

流江牌气动翻板阀主要用于城市水厂、污水厂的水过滤工艺中,如翻板阀型滤池、闭池反冲洗滤池、气水反冲洗滤池、以及曝气生物滤池和其他类似工艺。安装在滤池池壁反冲洗排水出口处,用于滤池控制、排除滤池反冲洗水。

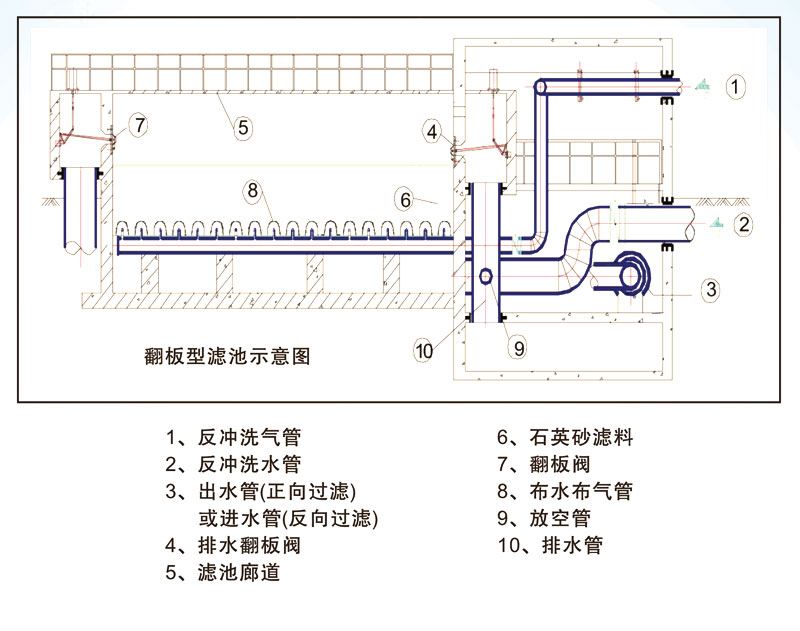

       气动翻板阀滤池采用闭阀冲洗方式,冲洗过程分为:气冲+气水联冲+单水冲,无论气水冲还是水冲,都不向外排水,整个反冲洗阶段结束后,静止数十秒后再排水,因此翻板阀滤池基本不会出现滤料流失现象。 反向过滤池 翻板滤池可以设计成底部进水,上部出水的方式,称为反向过滤池(上向流过滤池)。沿着过滤水流的方向,颗粒滤料的粒径由粗到细,这样一来,水中悬浮物在滤床中的穿透深度变大,大大提高了滤料层的纳污能力,减缓了滤料层水头损失的增长速度,延长了滤池的工作周期,更接近理想过滤状态,是当代先进的颗粒过滤池技术,在滤池改造及新建项目中广泛采用。
