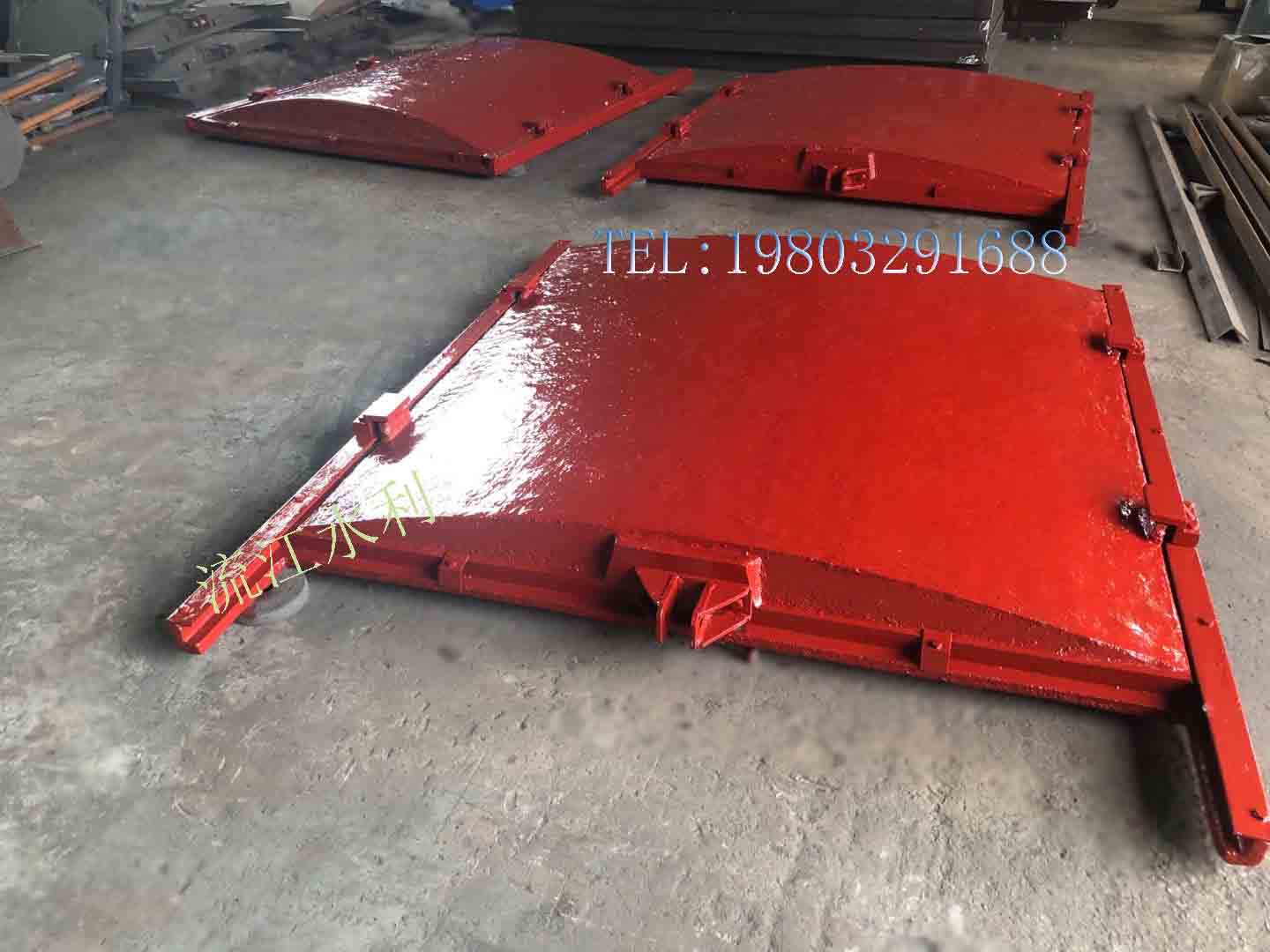

铸铁闸门厂家

铸铁闸门厂家
铸铁闸门厂家
所属分类:铸铁闸门系列
发布日期:2019-4-26
浏览:
咨询电话:19803291688(微信同号)
联系人:焦经理
分享此产品:

      产品用途 铸铁闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中,对水流的截止、疏通、调节水位等。本厂综合国内外先进结构及工艺、对闸门经多次改进,现具有:密封性好、耐磨损强、安装使用方便、寿命长等优点。

      结构工作原理 1、流江牌铸铁闸门主要由: (1)门框、(2)门体、(3)导轨(小规格的与门框连在一起,大规格的与门框分体)、(4)传动螺杆、(5)吊耳、(也可与门体为一体)、(6)密封面、(7)轴导架、(8)启闭装置等。

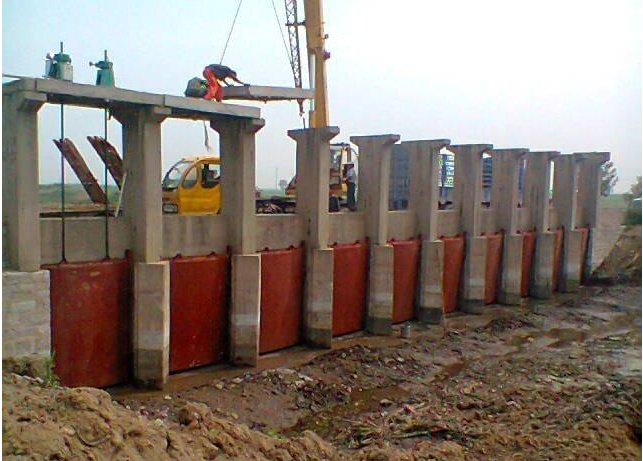

2、工作原理: 闸门门框与门体安装在水下部位,导轨则装在门框上端,保证了门体工作时,沿门框,导轨在一定行程内作上、下垂直方向往复运动。 因闸门在水下工作,为操作方便,在水下设置了启闭装置,由于闸门标高不相一致,所以传动螺杆的长短,轴导架的设置与否,视其具体尺寸而定(详情见本厂产品样本)。吊耳、吊块、销轴主要用于传动螺杆与门体连接,使门体作上、下往复运动的动力源来于启闭机。 工作时,转动启闭机摇把(电动启闭机,只需揿动控制箱电源开关按钮)使螺母或螺杆蜗轮作旋转运动,带动传动螺杆工作,使门体相对对门框作上下往复运动,同时,楔紧装置运用楔块可紧可松的工作原理,使门体下降至设定极限位置时,门框、门体密封座面能有效地贴合,起到截水之作用。 门体向上全部打开时,水则疏通;反之,则为截止。如因工作需要调节水位时,也可半启半闭,以达到疏通、截止、调节水位之目的。 如采用手电两用启闭机,用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机,则可根据现场情况进行人工关闭或开启。 铸铁闸门安装使用 铸铁闸门是否正确安装,决定了闸门的止水效果安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。 铸铁闸门的门槽与板面为整体安装,二次浇注方式(亦可一次性整体安装浇注),浇注前以密封止水面及侧向导轨面为基准将闸框调正,固定,撑好背面防止变形,进行浇注砼浆一定要密封实以防渗漏。 铸铁闸门安装浇注砼前,调整闸门与闸框偏心与间隙,锁紧楔块装置.以达到良好的止水效果。 铸铁闸门的板面与闸槽为偶合件配套,在搬运、仓储及安装时不得互换,以免影响止水效果。 闸门的迎水面一定要按设计要求安装否则因板面受力方向不对,引起板面断裂,遇反向受压时一定要在订货时说明,防止发生重大事故。 在订货时要提供孔口尺寸,水头,提升高度和结构形式,闸板面一般为正向(迎水面)受压,如需反向受压,订货时需说明,止水一般是后止水(背水面),需前止水时,订货时应说明,使用时必须按操作规程操作。 经常检查闸门板与闸槽是否卡涩,及时将卡涩物清除,保证位置置中,使设备正常运行。
